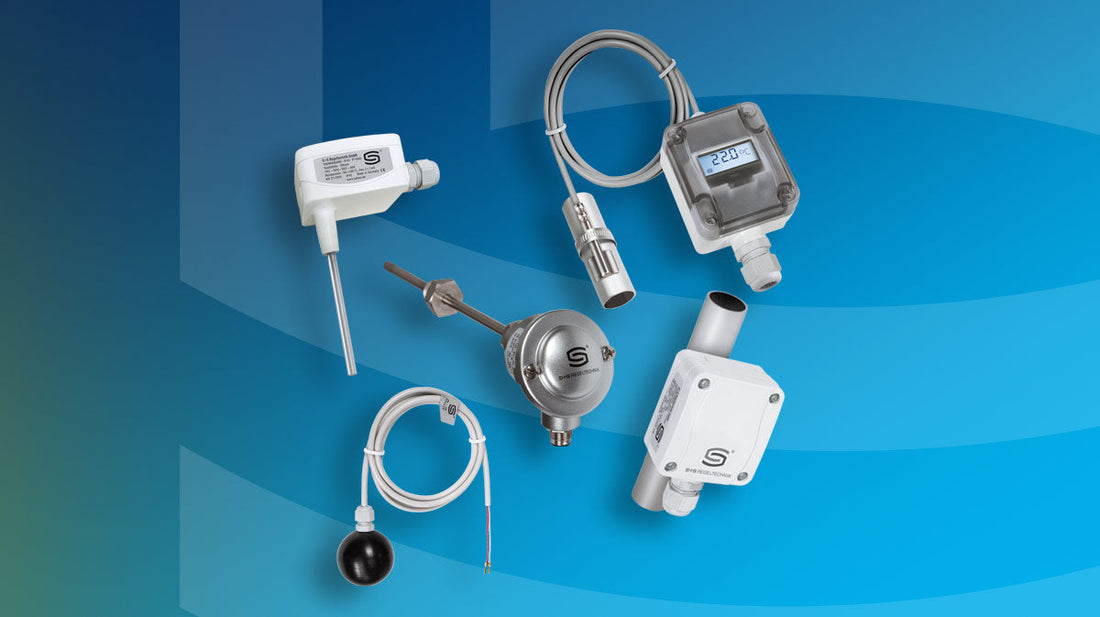

1. diseño del sensor de temperatura
El diseño del sensor depende del tipo de medición y del ámbito de aplicación:
- Sensor de inserciónPara mediciones de la temperatura central en líquidos o sólidos.
- Sonda enroscablePara mediciones en medios líquidos o gaseosos, por ejemplo en la técnica de calefacción.
- Sonda de cable: Uso flexible para una amplia gama de aplicaciones.
- Sensor de superficiePara medir la temperatura de superficies.
- Sensor de contacto de tuberíasPara medir indirectamente la temperatura de las tuberías.
S+S Regeltechnik le ofrece 4 de 5 de estos tipos de sensores: Sensores de rosca, sensores de cable, sensores de superficie y sensores de contacto para tuberías.
2. tipo de sensor
En función de las necesidades, se pueden utilizar diferentes tipos de sensores:
- Pt100/Pt1000Medición precisa, ideal para aplicaciones industriales.
- NTC: Económico y de respuesta rápida, adecuado para electrodomésticos, entre otros.
- Termopares: Para temperaturas elevadas y tiempos de respuesta rápidos.
La figura muestra las curvas características de varios sensores a título ilustrativo. En este caso, el gráfico de la izquierda muestra la curva característica de un sensor PT100 y PT1000. El gráfico de la derecha muestra los sensores NI1000 y NI1000 TK5000.
3. cable del sensor (sensor de temperatura por cable)
También en este caso se utilizan diferentes tipos de cable en función de los requisitos. Estos se diferencian principalmente en el material del cable y en la temperatura mínima/máxima correspondiente:
- PVCLiYY 2x0,25mm²: -35...+105°C/ -31...+221°F
- SiliconaSiHF 2x0,25mm²: -50...+180°C/ -58...+356°F
- PTFE2x1,0mm²: -50...+250°C/ -58...+482°F
- Fibra de vidrio2x0,25mm²: -50...+350°C/ -58...+662°F
4. medio de medición y rango de temperatura
Tenga en cuenta el medio en el que se va a realizar la medición (aire, líquido, gas) y el rango de temperatura requerido:
- Aire: Sensor de temperatura ambiente y exterior.
- Líquido: sensores de rosca y de inmersión.
- Altas temperaturas: termopares.
5. conexión mecánica
Asegúrese de que el sensor puede integrarse mecánicamente de forma correcta en el proceso. Seleccione el tamaño de rosca, la longitud del manguito y el diámetro del manguito adecuados.
6. condiciones ambientales (clase de protección IP)
Tenga en cuenta las condiciones ambientales, como la presión, la humedad, el polvo y las influencias químicas. Seleccione materiales y clases de protección adecuados (por ejemplo, clases de protección IP).
